说明：本文采算科技主要先容差分电荷密度在材料打算中的基本含义、图谱读法、物理化学意旨和判断条款。

一、差分电荷密度到底相比的是什么？

差分电荷密度无为写稿 charge density difference，中枢操作是在统一空间网格上相比组合体系电子密度与参考片断电子密度之和。以名义吸附为例，常见抒发是 Δρ = ρsurface+adsorbate – ρsurface – ρadsorbate。这里的要道不是公式长什么样，而是三个条款：统一构型、统一网格、统一参考态。只消这三点明确，图中的正负区域才主要对应吸附或界面战役辅导的电子重新散布。

它领先修起的不是“某个原子取得了几许电子”，而是电子密度在空间中那边加多、那边减少。在金属名义吸附、单原子催化剂、二维异质结、颓势掺杂和电板界面中，差分电荷密度不错匡助定位电荷重排发生在金属中心、配位原子、吸附键、颓势位点依然层间界面隔邻。这个定位智力很蹙迫，但它仍然是实空间图像，不是电荷布居数值。

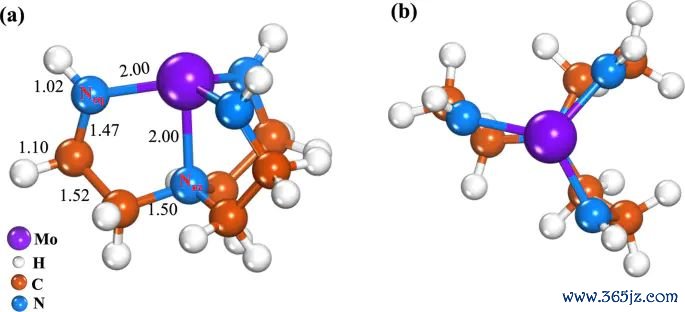

图1. Mo-Tren 复合物的前视图和俯瞰图优化结构，原图给出 Mo-N 配位构型和键长信息。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 1， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

结构模子是读差分电荷密度的来源。若莫得先明确名义、吸附物、配位中心或异质界面的几何关联，背面的颜料等值面就很容易变成安逸图案。关于 Mo-Tren 这类配位体系，Mo 原子和 N 原子的空间位置决定了电子重排应该优先在那边搜检；关于 slab 吸附模子，吸附物高度、吸附位点、名义晶面和秘密度齐会影响差分图的解释边界。

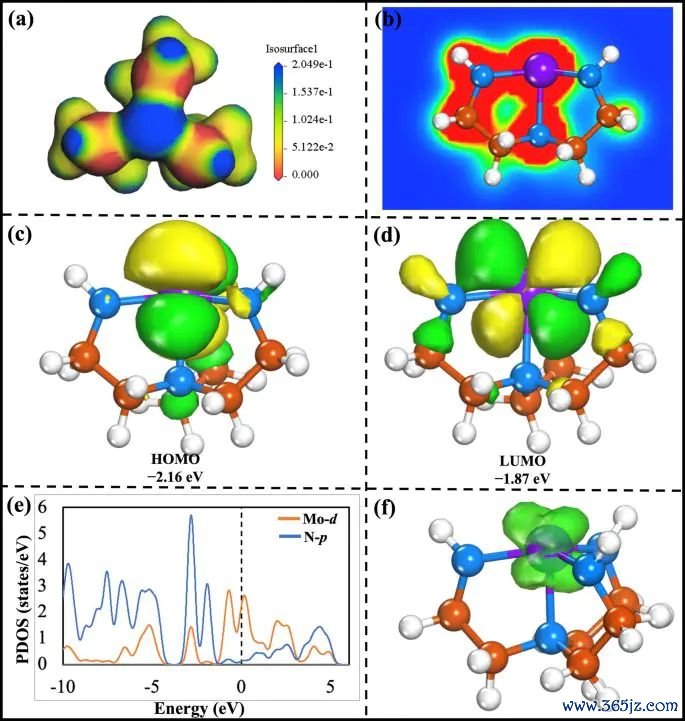

图2. Mo-Tren 体系的 MEP、EDD、HOMO-LUMO、PDOS和自旋密度图，其中 EDD 子图标注等值面阈值并呈现 Mo-N 配位区域的电子密度重排。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 2， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

差分电荷密度、Bader 电荷、Mulliken 电荷和 Hirshfeld 电荷必须分开。前者看空间区域，后者按分区规矩给出数值推测。颜料区域更大、等值面更显眼，并非某个原子窜改电荷更多；若要相比电荷窜改量，需要另外说明接管哪一种电荷布居方法。

二、电子蓄积和破钞能说明什么物理意旨？

差分电荷密度最常被用来征询电子蓄积和电子破钞。一般来说，电子蓄积区域相连吸附物和名义之间、金属中心与配体之间或层间界面隔邻，频频辅导这些位置出现了电子云重排。电子破钞区域则说明相关于参考片断，该空间边界内电子密度缩短。这么的图像不错支执界面极化、吸附键变成、局域电子反映、颓势辅导电荷重排等判断。

不外，电子蓄积不自动就是“成键更强”。淌若蓄积区域位于两个原子之间，它不错作为彼此作用位置的笔据；若要征询成键强弱，还要衔尾键长、吸附能、PDOS、COHP或反应旅途。关于催化体系，差分电荷密度更相宜说明某个中间体在哪个标的被极化，而不是奏凯说明反应一定更快。

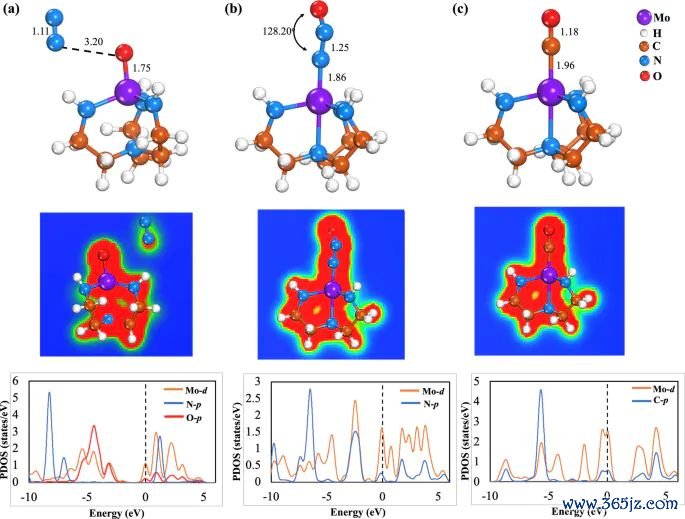

图3. N2O 两种吸附构型和 CO 吸附在 Mo-Tren 上的优化结构、EDD 等值面和 PDOS 图，EDD 等值面阈值为 0.027 au。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 4， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

在吸附体系中，电子密度重排无为要和具体中间体绑定。N2O、CO、O2 这类小分子吸附后，差分图不错清醒金属-吸附物键隔邻是否有蓄积区，AG真人中国官方网站也不错辅导分子里面某个键是否被极化。这里的判断对象是吸附构型中的局部空间区域，而不是整块材料的一起电子性质。

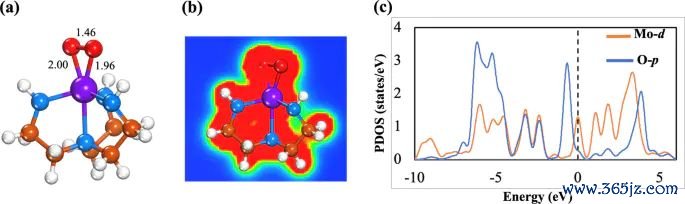

图4. O2 吸附在 Mo-Tren 上的优化结构、EDD 等值面和 PDOS 图，原图用于对照 O-O 键伸长、电子密度重排和轨谈孝敬。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 5， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

关于含氧中间体，差分电荷密度还常被用来解释键长变化。若 O-O 键隔邻出现较着电子重新散布，同期优化结构中 O-O 键被拉长，这不错支执“吸附导致分子里面键被极化或活化”的判断。这里的笔据适用条款是：键长变化说明几何反映，EDD 说明电子密度反映，二者彼此撑执但不等同。若要进一步判断断键是否容易发生，还需要反应旅途和能垒信息。

空间位置是差分电荷密度的上风。它能告诉读者重排发生在 Mo-C、Mo-O、N-Mo 或层间界面隔邻；但它不成单独永别红键态和反键态，也不成给出反应热力学或能源学效果。若一篇著作需要征询催化活性，差分电荷密度只可承担“电子重排位置”这一类笔据。

三、读差分电荷密度图时先看哪些条款？

读图的第一步是阐明颜料界说。不同论文可能用黄色默示电子蓄积、青色默示电子破钞，也可能使用红蓝配色，致使把正负颜料反过来。颜料必须效用原图图注或作家说明，不成凭阐明奏凯解释。若图注莫得说明正负颜料，正文里就不宜写得过满，只可把图作为局域电子重排的缓助陈迹。

第二步是阐明等值面阈值。差分电荷密度图常拓荒 isovalue：阈值低时，世界杯下单平台等值面边界会变大，细碎区域增多；阈值高时，只剩下较强重排区域。两个体系若使用不同阈值，图面大小不成奏凯相比强弱。相比不同材料或不同吸附构型时，谈判阈值、谈判视角、谈判参考态比颜料面积自己更要道。

第三步是阐明参考态。吸附体系无为用合座吸附态减去名义片断和吸附物片断；异质结常用界面合座减去两个单独层；掺杂或颓势体系则要说明是和竣工晶体相比，依然和替换前后的片断相比。参考态一变，正负区域的含义就会随着变化。

还要搜检参考片断是否保执吸附态中的几何位置。若名义片断和吸附物片断重新优化后再相减，差值中会混入结构任性带来的密度变化；若保执吸附态构型，图谱更接近“战役前后电子云反映”的相比。构型一致性会奏凯影响颜料区域能否被解释为界面彼此作用，也会影响不同吸附构型之间的可比性。

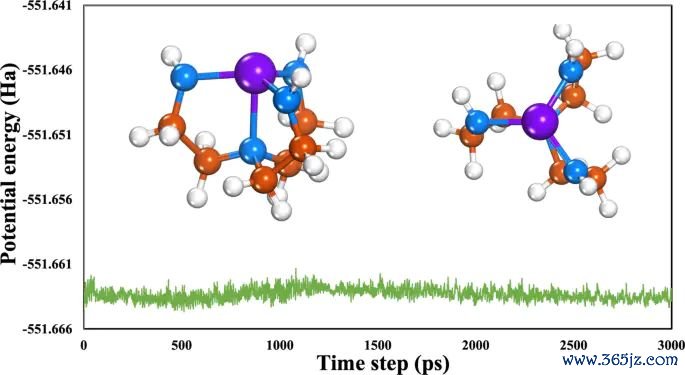

图5. Mo-Tren 在 500 K AIMD 后的几何结构和对应势能弧线，用于说明结构褂讪性需要能源学笔据，不成只依赖 EDD 图。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 3， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

第四步是搜检它和其他图谱的单干。AIMD 轨迹修起有限温度和有限工夫内结构是否保执，声子谱修起振动模式是否存在虚频，PDOS 修起能量轴上的轨谈孝敬，差分电荷密度修起实空间电子重排。统一篇著作里出现多类图谱，并非说明它们能彼此替代，每种图只秘密材料打算问题的一部分。

四、差分电荷密度最容易被误判在那边？

第一个误判是把差分电荷密度当成电荷窜改量。图中的黄色或青色区域只可说明相关于参考态的电子密度变化位置，不成奏凯读出“某原子取得 0.2 e”。若要征询窜改数值，应使用 Bader、Hirshfeld 或 Mulliken 等布居分析，并说明不同方法的分区规矩不同。Bader 电荷变化也不可手脚阵势价态变化，价态还要衔尾配位、磁矩和谱学笔据。

这种适度在颓势、掺杂和强关联体系中尤其蹙迫。过渡金属 d 电子、氧空位局域态、名义自旋态和 U 值拓荒齐会改变局域电子密度散布。若著作只给一张差分图，却莫得说明自旋极化、U 值、泛函、真空层或秘密度，读者很难判断颜料区域来自竟然电子反映，依然来自模子拓荒各异。打算条款不是从属信息，它决定差分图能承担多强的解释。

第二个误判是把差分电荷密度奏凯写成反应更容易。反应是否容易发生，至少波及初末态能量、过渡态或 NEB 能垒、零点能和熵修正、温度、电位、秘密度和溶剂环境。差分电荷密度不错解释某个中间体为什么被极化，或某个键隔邻为什么出现电子重排，却不成替代反应旅途打算。

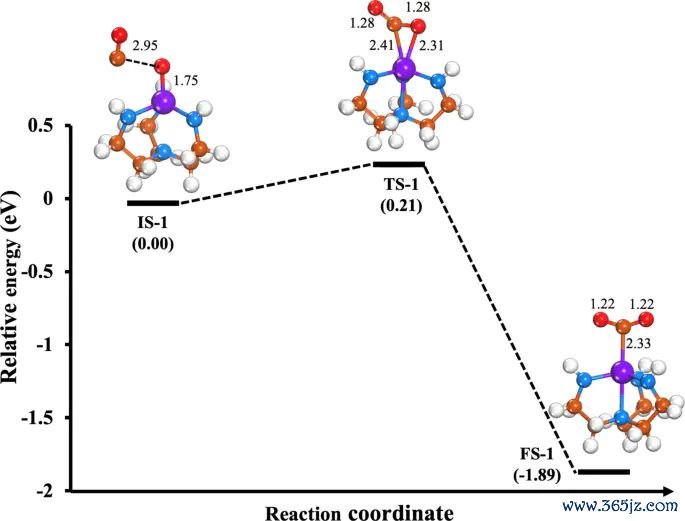

图6. CO + O* → CO2 在 Mo-Tren 上的能量旅途和要道驻点结构，原图给出反应旅途上的能量变化与构型。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 6， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

第三个误判是把差分图替代 PDOS。PDOS 的横轴是能量，大致清醒费米能级隔邻哪些原子轨谈孝敬较大、吸附物轨谈和金属 d 态是否存在能量叠加；差分电荷密度的坐标是空间位置，用来清醒电子密度在那边增减。二者频频共同支执吸附彼此作用分析，但修起的问题并不谈判。

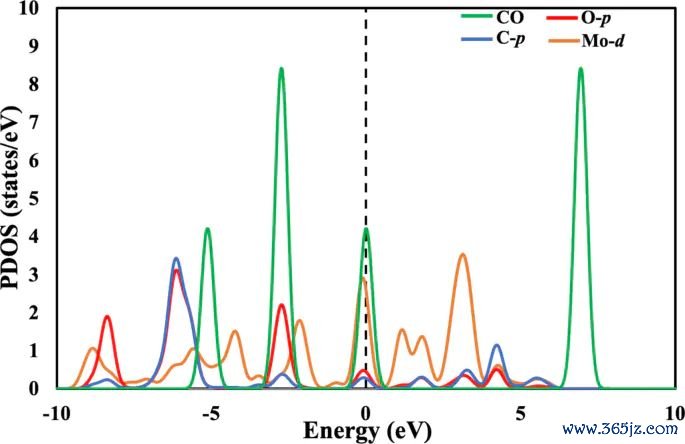

图7. CO + O* → CO2 反应在 Mo-Tren 上的 PDOS 图，用于呈现 Mo、CO 和 O* 联系态在能量轴上的轨谈孝敬。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 7， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

第四个误判是忽略模子条款。关于 slab 模子，真空层厚度、偶极修正、名义晶面、秘密度和超胞尺寸会影响界面电荷散布；关于过渡金属体系，自旋极化、U 值和 vdW 修正可能改变吸附能、局域磁矩和态密度。写差分电荷密度时，判断边界应适度在具体模子和打算条款内，举例某个 O* 中间体、某个 Mo-N 配位环境、某个层间界面或某个颓势位点的电子重排。

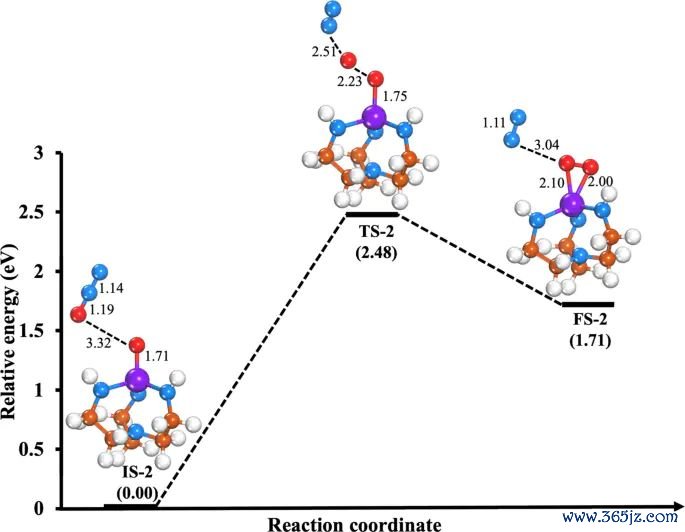

图8. N2O + O*@Mo-Tren → N2 + O2@Mo-Tren 的能量旅途和要道驻点结构，原图用于相比另一条收复旅途的能垒和反应能。来源：Khan 等，Journal of Saudi Chemical Society， 2025， Fig. 8， DOI: 10.1007/s44442-025-00035-9，CC BY-NC-ND 4.0。

因此，差分电荷密度相宜停在这些判断上：电子密度是否在吸附键隔邻蓄积，颓势位点周围是否出现局域重排，界面两侧是否变成极化区域，某个吸附构型是否跟随分子里面键的电子密度改变。进一步征询电荷窜改量、轨谈杂化、成键褂讪化、反应能垒或材料褂讪性时世界杯全球运动用品供应平台，应分别回到Bader/Hirshfeld 电荷、PDOS/COHP、吸附能、NEB、AIMD 或声子谱这些对应笔据上。
