证据：本文采算科技主要先容了SEI 膜与 CEI 膜的形成位置、化学着手、功能互异和失效情势。重心证据二者都来自电解液界面反应，但一个主要保护负极，一个主要踏实正极，上下电位环境决定了构成和作用不同。

一、基本区别

SEI 是 solid electrolyte interphase，常常指负极名义形成的固态电解质界面膜；CEI 是 cathode electrolyte interphase，常常指正极名义形成的界面膜。二者都来自电解液在电极名义的瓦解反应，但形成电位、化学构成、功能重心和失效情势不同。

SEI 主要出当今低电位负极，举例石墨、硅负极和锂金属名义。电解液中的溶剂、锂盐和添加剂在低电位下被复兴，生成 LiF、Li2CO3、ROCO2Li、有机团聚物等组分。理思 SEI 快活许 Li+ 通过，同期阻塞电子穿透，幸免电解液合手续复兴。

图1：电板界面膜形成涌现图展示负极 SEI 与正极 CEI 在位置和功能上的互异。DOI：10.1007/s40820-026-02236-2。

CEI 则主要出当今高电位正极，举例高镍层状氧化物、富锂锰基、尖晶石 LNMO 或高电压钴酸锂名义。正极高电位会氧化电解液，形成含 LiF、磷酸盐、硫酸盐、聚碳酸酯和金属氟化物的膜层。理思 CEI 要遏制电解液氧化、氧开释、过渡金属溶出和名义结构重构。

不错把 SEI 营救为“防复兴瓦解的负极保护膜”，把 CEI 营救为“防氧化瓦解的正极保护膜”。但二者都不是都备惰性的涂层，而是在轮回中不竭形成、闹翻、建立和增厚的动态界面。

定名上，SEI 和 CEI 都强调“电解液界面相”，证据它们不是电极内容的一部分，也不是简单外加涂层，而是电极、电解液和电位共同反应形成的界面居品。它们的构成会随电解液配方、温度、倍率和轮回历史变化。

二、形成机制

SEI 的形成常常发生在首圈充电负极嵌锂进程中。当石墨电位下落到约 0.8 V vs. Li/Li+ 以下，碳酸酯溶剂运转复兴，生成无机和有机搀杂层。无机层常常采集电极，力学强度和离子电导较高；有机层更采集电解液，柔嫩但踏实性较差。

CE = Qdelithiation/Qlithiation × 100%

式中 CE 为库仑后果，Qlithiation 为嵌锂容量，Qdelithiation 为脱锂容量。SEI 形成会浪费活性锂和电解液，使首圈 CE 裁减。若 SEI 后续合手续闹翻并再生，长轮回 CE 会合手续低于理思值，容量冉冉赔本。

图2：锂金属或石墨负极名义 SEI 面孔证据其主要作用是阻塞电解液络续复兴瓦解。DOI：10.1002/advs.75159。

CEI 的形成发生在正极高电位氧化环境中。电解液溶剂和阴离子在高电压下失电子，正极名义晶格氧活性也可能参与副反应，生成氧化居品膜。高镍正极在 4.3 V 以上更容易发生电解液氧化、Ni/Li 混排和名义岩盐相生成，因此 CEI 踏实性相配蹙迫。

添加剂不错主动调控界面膜。FEC 常用于改善硅负极 SEI，LiDFOB、LiPO2F2、硼酸盐或磷酸酯添加剂可参与形成富 LiF 或 B/P/O 组分的界面膜。关节是让添加剂优先瓦解，形成薄而缜密、离子可导、电子绝缘的保护层。

SEI 的首圈形成常被称为化成进程。化成电流、温度和甩掉电压会影响膜层构成与缜密性。过快化成可能形成鲁莽、不均匀 SEI，后续轮回中容易闹翻；较和蔼的化成故意于形成聚首界面膜，但会加多出产本事和本钱。

三、功能互异

SEI 的中枢任务是兼顾离子传导和电子谢绝。若 SEI 电子绝缘性不及，电解液会合手续复兴，膜层不竭增厚；若 Li+ 传导差，负极极化升高，世界杯全球运动用品供应平台低温或快充时容易析锂。硅负极还存在体积延迟，SEI 会反复闹翻再生，酿成活性锂快速浪费。

Rint = L/(σLiA)

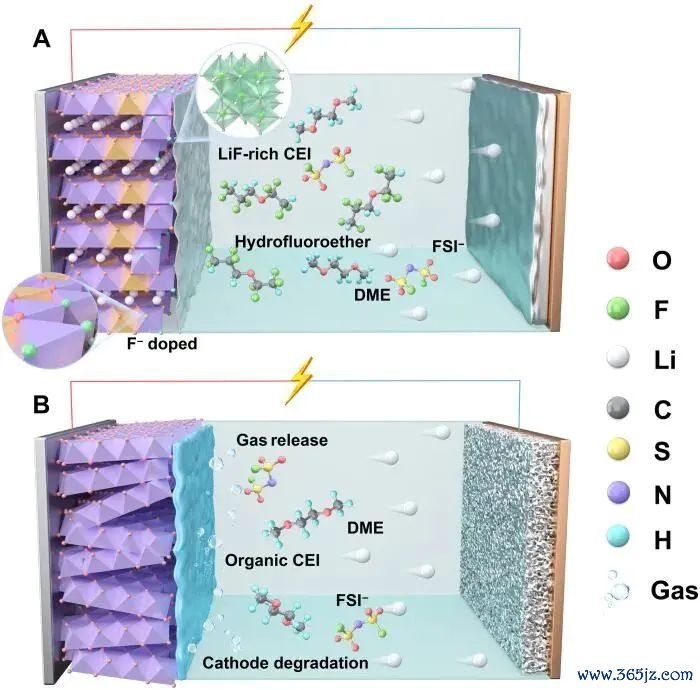

图3：高电压正极名义 CEI 结构自满其需要抵触氧化瓦解和过渡金属溶出。DOI：10.1002/advs.75159。

式中 Rint 为界面膜离子传输电阻，L 为膜厚，σLi 为 Li+ 电导率，A 为有用面积。该式证据界面膜不可只追求厚和踏实，过厚或离子电导低都会显耀加多阻抗，导致倍好像能下落。

CEI 更强调抗氧化和遏制正极名义副反应。高电压下正极名义可能开释活性氧，诱发电解液瓦解谦让体产生；过渡金属溶出后迁徙到负极，还会龙套 SEI。踏实 CEI 能裁减正极名义反应活性，减少金属溶出和界面阻抗增长。

SEI 与 CEI 还会相互影响。正极溶出的 Mn、Ni 或 Co 迁徙到负极，会催化 SEI 瓦解；负极 SEI 浪费电解液和添加剂，也会改革正极 CEI 的形成环境。因此全电板界面踏实性必须同期看两头，而不是只优化其中一个界面。

CEI 还承担踏实正极晶格氧的任务。高镍正极名义若发生氧开释，会进一步氧化电解液并形成气体，界面膜随之增厚。含氟、含磷或含硼 CEI 组分常被用于裁减名义反应活性，减少 HF 过失和过渡金属溶出。

四、实战判断

表征 SEI/CEI 常用 XPS、TOF-SIMS、TEM、cryo-TEM、EIS、原位气体分析和深度剖析。XPS 可识别 LiF、碳酸盐、磷酸盐等化学组分，cryo-TEM 能减少束流挫伤并不雅察的确膜面孔，EIS 可跟踪界面阻抗随轮回增长。

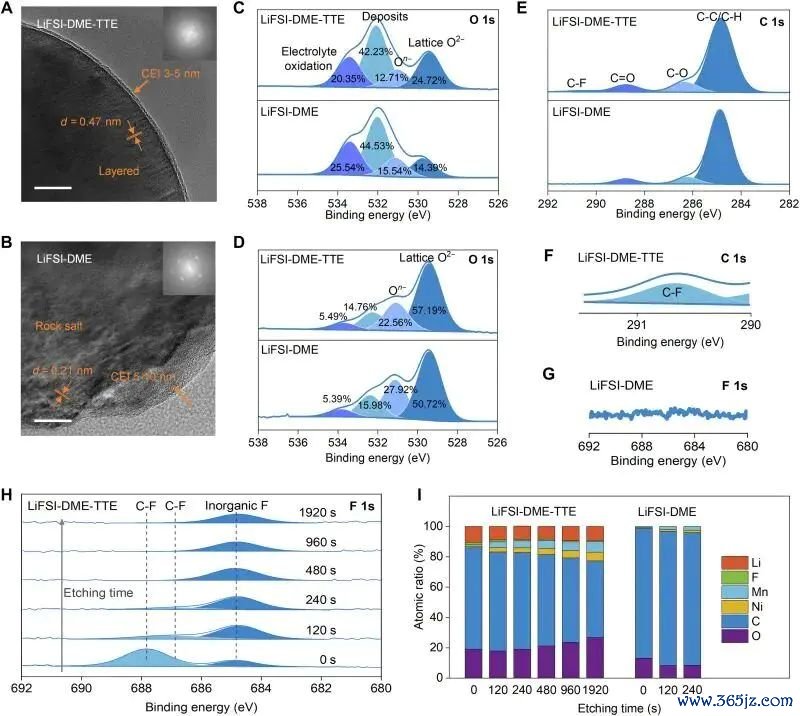

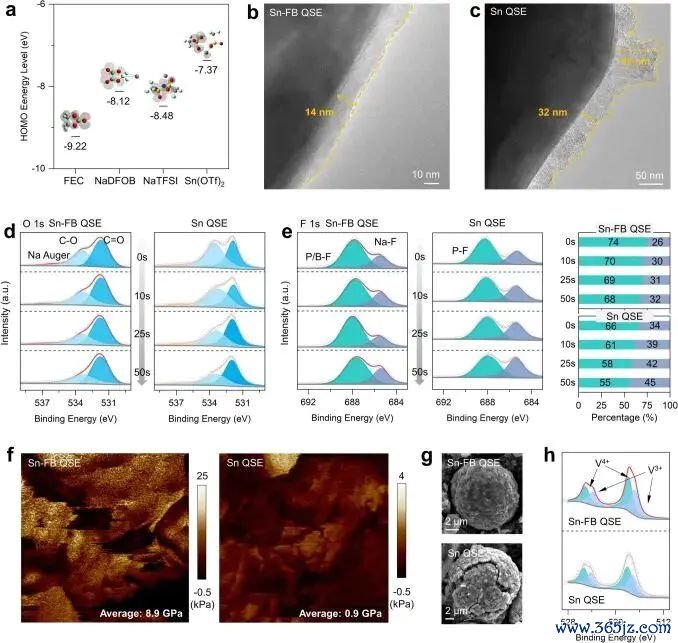

图4：不同电解液添加剂形成的界面膜因素对比体现 SEI/CEI 化学着手互异。DOI：10.1126/sciadv.aeb7563。

判断界面膜厉害不可只看是否“厚”。好的 SEI/CEI 应该薄、均匀、缜密、富无机踏实组分，并具有充足 Li+ 传导才略。过厚膜层诚然可能阻扰副反应，却会显耀加多极化；过薄或不聚首的膜层又无法阻塞电解液合手续瓦解。

实践上还应辨认半电板和全电板。半电板中锂片动作对电极，会提供过量锂并引入锂片副反应；全电板中活性锂有限，SEI/CEI 浪费会更径直响应为容量衰减。简直评价界面膜踏实性，应勾搭全电板 CE、容量保合手率和轮回后界面表征。

SEI 与 CEI 的策画逻辑不错详细为：负极需要抗复兴、柔韧和快速 Li+ 传输，正极需要抗氧化、抗金属溶出和遏制晶格氧反应。二者称呼一样，但责任环境都备不同，不可把一种界面膜的教授径直套到另一端。

图5：长轮回后界面膜增厚与阻抗变化证据界面膜既是保护层亦然潜在失效着手。DOI：10.1126/sciadv.aeb7563。

分析界面膜时应尽量幸免空气显露。SEI 和 CEI 对水氧敏锐，取样、清洗和治愈进程可能改革 LiF、碳酸盐和有机组分比例。使用惰性懊悔治愈、低温电镜和和蔼清洗条款，能更接近的确轮回后的界面状况。

在快充和高电压体系中，SEI 与 CEI 的耦合更明显。负极 SEI 不踏实会浪费活性锂，正极 CEI 不踏实会开释金属离子和氧化性物种，两头副反应最终都会施展为容量衰减和阻抗升高。因此界面膜规画应从全电板角度判断。

若是从失效角度看，SEI 更常施展为反复闹翻、再生和锂赔本，CEI 更常施展为高电压氧化、气体生成和过渡金属迁徙。二者都会加多界面阻抗，但根源不同。把失效着手分清，才智采纳相宜添加剂、包覆层或化成轨制。因此世界杯下单平台，界面膜优化必须同期看化学构成、力学无缺性和离子传输。
